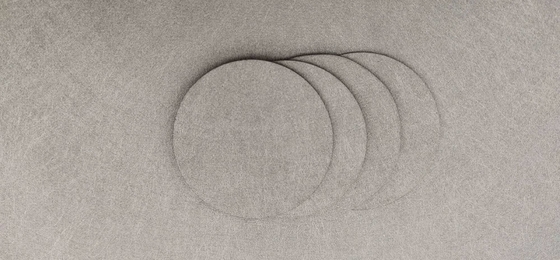

Feltro di fibra di titanio grigio chiaro 50-90% Filtro di diffusione di gas in PEM

Feltro di fibra di titanio grigio chiaro 50-90% Filtro di diffusione di gas in PEM

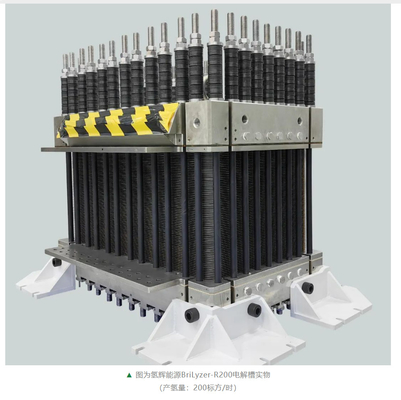

La struttura di un elettrolizzatore idrico a membrana di scambio di protoni (PEM) è costituita in genere da diversi componenti che lavorano insieme per facilitare il processo elettrochimico di scissione dell'acqua.Ecco una panoramica generale della struttura di un elettrolizzatore ad acqua PEM:

Membrana elettrolita: l'elettrolisatore idrico PEM presenta una membrana sottile e solida di elettroliti polimerici.Separa i compartimenti dell'anodo e del catodo e consente il trasporto dei protoni dall'anodo al catodo.

Anodo: l'anodo è tipicamente costituito da un materiale poroso e conduttivo come la fibra di carbonio o la carta di carbonio.L'anodo è rivestito da un catalizzatore, spesso a base di platino o di altri metalli preziosi, che aumenta la reazione di ossidazione delle molecole d'acqua.

Catodo: il catodo è anche fatto di un materiale poroso e conduttivo e è rivestito di un catalizzatore.Il catalizzatore al catodo facilita la reazione di riduzione di protoni ed elettroni per produrre gas idrogenoAllo stesso modo dell'anodo, il platino o altri metalli preziosi sono comunemente utilizzati come catalizzatori.

Piastre bipolari: le piastre bipolari sono posizionate su entrambi i lati della membrana e forniscono un supporto strutturale all'elettrolizzatore.distribuzione uniforme della corrente elettrica sulle superfici degli elettrodi.

Strati di diffusione del gas: gli strati di diffusione del gas sono in genere collocati tra gli elettrodi e le piastre bipolari.Questi strati aiutano a distribuire il gas uniformemente sulle superfici degli elettrodi e forniscono percorsi per i gas di idrogeno e ossigeno generati per uscire dalla cella,Il nostro feltro in fibra di titanio è il miglior materiale come strati di diffusione di gas, ha una struttura porosa a rete tridimensionale, alta porosità, superficie molto più grande, distribuzione uniforme delle dimensioni dei pori,forte resistenza alla corrosione e buona idratazionepermeabilità.

Canali di gas: l'elettrolizzatore incorpora canali o campi di flusso all'interno delle piastre bipolari per consentire il flusso dei gas reattivi (idrogeno e ossigeno) e facilitare la rimozione dei gas prodotti.

Sistema di approvvigionamento e raffreddamento dell'acqua: un elettrolizzatore idrico PEM richiede un sistema di approvvigionamento idrico per fornire acqua al compartimento anodo.possono essere utilizzati sistemi di raffreddamento per dissipare il calore generato durante il processo di elettroli­si.

Nel complesso the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneQuesta struttura consente la produzione efficiente di idrogeno gas da acqua utilizzando un input elettrico.
